Nouvelle installation

Câblage intérieur - Nouvelle installation

Qu'entend-on par dissimulation du câblage?

La dissimulation du câblage est une méthode d'installation du câblage téléphonique qui consiste à loger les fils dans les murs intérieurs d'un bâtiment. La dissimulation du câblage est effectuée à l'étape du charpentage, en même temps que le câblage électrique, et avant l'installation de l'isolant, des cloisons sèches et du pare-vapeur. Une fois la surface des murs achevée, le câblage ne peut plus être enlevé ni remplacé sans porter atteinte au mur.

Télébec recommande l'utilisation de conduits pour l'installation du câblage intérieur. Les conduits facilitent le déplacement ou la réparation du câblage intérieur une fois la finition des murs achevée.

En quoi consiste votre travail de dissimulation du câblage?

Vous devez respecter la marche à suivre suivante :

1. Choisissez d'abord les emplacements qui conviennent le mieux à vos besoins de télécommunications présents et futurs.

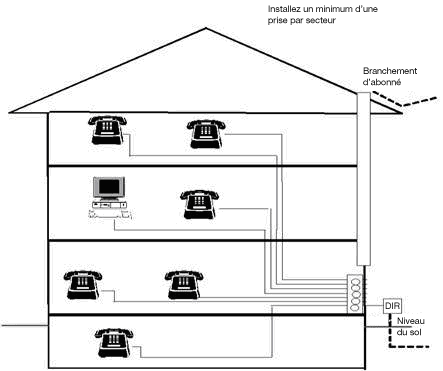

Figure 2

Il n'est pas nécessaire de brancher un téléphone à chaque endroit où un fil est dissimulé. En prévoyant l'installation d'un système souple à l'étape de la dissimulation du câblage, vous éviterez d'avoir à installer du câblage de surface peu esthétique ou de vous retrouver avec une installation peu efficace à l'avenir. Nous vous suggérons d'envisager d'installer une deuxième ligne, une ligne de télécopieur ou une ligne de modem pour l'accès à Internet. Il convient également de prévoir le câblage du système de sécurité et de la télévision à ce stade. La technologie de demain entraînera vraisemblablement des exigences supplémentaires en matière de dissimulation du câblage. Planifiez-les donc dès maintenant!

2. Planification du parcours

Prévoyez le parcours des fils de façon à éviter tout risque de dommages causés par les travaux à venir, le frottement, la surchauffe, l'humidité ou le contact avec des fils électriques. Le tracé devrait suivre un parcours soutenu à travers les solides de plancher et les poteaux muraux, au-dessus des plafonds et derrière les plinthes. Le parcours que vous choisissez devrait dissimuler le câblage. Vous devez prévoir un fil téléphonique distinct pour chaque prise au point de démarcation. Cette méthode simplifie les réparations et donne plus de choix si vous décidez de changer l'emplacement d'une prise ou d'ajouter un autre service téléphonique à un ou plusieurs endroits.

REMARQUE :

1. Évitez de placer le fil téléphonique parallèlement à du câblage électrique le long d'un même montant ou dans le même espace entre les solives, sans quoi vous risqueriez de provoquer des problèmes de transmission.

2. Ne tirez pas de fils téléphoniques dans des interstices logeant des fils électriques.

3. Ne placez pas de prise téléphonique entre les mêmes montants qu'une prise électrique.

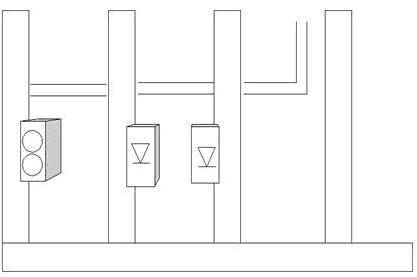

Figure 3

3. Normes de câblage intérieur

Le câblage destiné aux télécommunications doit être conforme à toutes les normes locales et aux normes du Code canadien de l'électricité. Télébec recommande un câblage intérieur d'un minimum de quatre paires de fil de cuivre recuit torsadé de 24 AWG. Ce fil assure une meilleure qualité de transmission et répond aux exigences de transmission de la voix et des données. N'utilisez pas de fil plat comme le fil de téléphone ou le fil de lampe pour la dissimulation du câblage car ce type de fil peut occasionner des problèmes de transmission.

4. Installation du câblage intérieur et des prises

Installez une boîte de prise de type 1104 à un montant, à chaque emplacement nécessitant l'installation d'une prise de téléphone. La boîte doit être placée à au moins 30 cm (12 po) au-dessus du plancher. Passez ensuite un fil téléphonique individuel vers le bloc de raccordement pour fils électriques. Faites courir les fils librement entre les prises et le bloc de raccordement. Prévoyez un excédant d'au moins 30 cm (12 po) de fil aux deux extrémités pour faciliter le raccordement. Bien qu'il puisse paraître tentant de rabouter deux fils plus courts ensemble par souci d'économie, une telle initiative risquerait de créer de l'interférence sur la ligne téléphonique et d'augmenter le potentiel de pannes futures.

5. Installation d'un distributeur de fils

Pour faciliter l'entretien, Télébec recommande que tous les fils de la prise de démarcation soient reliés à un distributeur de fils. Le distributeur de fils sert à relier les fils neutres de chaque parcours de fil. Il devrait être placé sur le panneau de votre local des installations mécaniques et électriques de sorte que les fils intérieurs puissent être facilement rattachés à la prise de démarcation.

6. Raccordement du câblage intérieur à la prise de démarcation

Pour chaque service téléphonique (numéro de téléphone), faites courir une paire de fils du distributeur de fils jusqu'à la prise de démarcation. Télébec assure l'entretien de la prise de démarcation, qui se trouve à l'intérieur du boîtier du « dispositif d'interface réseau » (DIR). Le boîtier du DIR se trouve sur un mur extérieur du bâtiment, habituellement à proximité du compteur électrique. Pour accéder au boîtier du DIR et aux prises de démarcation, desserrez les vis qui se trouvent au centre du boîtier du DIR. Les bornes à vis des prises de démarcation ont l'une des deux couleurs suivantes :

Vert (pointe de la ligne)
Rouge (anneau de la ligne)

La prise de démarcation standard comporte une prise universelle et des vis pour les fils intérieurs. Une seule paire (deux fils) doit être connectée à la prise de démarcation pour chaque service (numéro de téléphone) requis.

7. Vérification des fils et des prises une fois que Télébec a fourni le service au point de démarcation

Chaque prise doit faire l'objet des vérifications suivantes :

1. Branchez un appareil de téléphone, soulevez le combiné et écoutez. Si vous entendez une tonalité, passez à l'étape 3; autrement, poursuivez à l'étape 2.

2. Assurez-vous que toutes les connexions sont sûres. Essayez un autre appareil de téléphone pour vous assurer que le premier n'est pas défectueux. Si vous n'entendez toujours pas de tonalité ou si vous entendez un bruit excessif, vérifiez la ligne au niveau de la prise de démarcation du DIR situé à l'extérieur du bâtiment. Retirez la fiche de la prise de démarcation et branchez-y un téléphone standard. Si vous n'entendez pas de tonalité ou si vous entendez toujours un bruit excessif, appelez Télébec au numéro 611. Si votre maison ne possède pas de DIR et qu'aucune de vos prises ne produit de tonalité, appelez Télébec au 611.

3. Composez un chiffre puis écoutez : la tonalité devrait s'interrompre et la ligne devrait devenir silencieuse. Si vous entendez un bruit excessif après avoir composé le chiffre, revenez à l'étape 2.

Si vous avez deux lignes, essayez de téléphoner d'une ligne à l'autre.
Remarque : si le diagnostic révèle un problème de câblage intérieur, des frais de réparation s'appliqueront.
